详细介绍

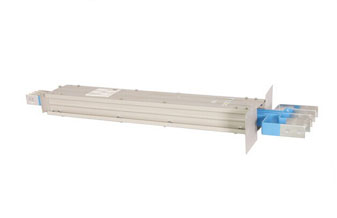

空气型母线槽适用于交流三相四线、三相五线制，频率50～60Hz，额定电压至660V，额定工作电流250～6000A的供配电系统，承担配电任务，用于低压配电屏与大、中型负载的连接，主要应用于现代化的车间、厂房和高层建筑.本系列母线槽是在传统空气型母线槽基础上的改进型产品。

空气型母线槽母线导体选用高纯度电解铜，导体表面全长镀锡，提高了导体抗氧化腐蚀能力，加工后再用PVC管热缩处理，相间和对地用绝缘块隔开，铜母排得到双重绝缘保护，绝缘性能大大提高，然后封闭在接地的金属外壳内。

空气型母线槽外壳采用优质高强度冷轧钢一次冷轧成波纹结构，不仅外形美观大方，更大大增强母线槽的机械强度和系统的动热稳定性，可彻底解决施工现场大跨距安装的难题。

空气型母线槽插孔处设计了安全防护挡板，只有防护挡板拉开时，插接箱才能接入，有效防止了插口处灰尘和异物的进入，从而提高了母线槽的防护性，防止误操作，使母线的安全性得到了极大的提高。

外壳防护等级有IP40~IP54，可根据安装使用环境灵活选择，达到母线槽最佳经济输电。

根据系统需求，可在母线槽任意位置设置插接口，安装快捷，分接方便，使用安全。

空气型母线槽设计采用了先进的单螺栓夹紧端子．为母线槽单元连接元件，由于它特殊构造．可以防止安装时误操作，同时只要旋紧一个螺栓．就能可靠地将两个单元连接起来，高防护等级插孔在插孔处设计了安全防护挡板，只有当防护挡板拉开时．插接箱才能插入．插孔平时不用时可将防护板拉闭并加铅封锁死．防止插口处灰尘和异物进入槽内．从而提高的防护性能．防止误操作，使母线槽的安全性得到了极大提高。空气型母线槽外壳(防护壳)级次数，设计5个电流等级．北京目前空气型母线槽只采用了3个级次的外壳，这样当系统按相邻等级变换容量时无需更换外壳．如400A变630A，外壳尺寸相同．固大大方便了安装的兼容性。传输电能大，母线槽设计为分离空气绝缘式，改善了其散热性，降低阻抗．达到了最佳经济输电，成套性好，母线槽设计了各种功能的连接单元．可满足所有输配电工程需要。

空气型母线槽主要技术参数

1、空气型母线槽使用条件
环境温度
上限：+40℃
下限：-25℃
海拔：2000m以下
湿度
相对湿度在最高温度为+40℃时不超过50%;温度较低时允许有
较高的相对湿度
凝露条件：有
地震基本烈度：6度设防
安装地点：户内、户外
2、绝缘电阻：每一段封闭母线单元绝缘电阻值应大于或等于100MΩ 2500V兆欧表)。
3、介电强度：每一段封闭母线出厂前均经受1分钟工频干试耐压试验。
工频耐压及雷电冲击耐压数值，符合国家标准。
4、接地系统：符合IEC364-5-54对接地系统的要求。
5、防护等级：户内型：IP40；户外型：IP43、IP55。
6、负载性能：在额定电流下，外壳的温升符合GB763-90《交流高压电器长期工作时的发热》标准要求。
7、短路性能：动热稳定试验符合GB2706-89《交流高压电器动热稳定试验方法》标准要求。

空气型母线槽的设计参照执行的标准：

空气型母线槽执行的国家标准为:GB7251.2-1997《低压成套开关设备和控制设备?第2 部分：对母线干线系统（母线槽）的特殊要求》（该项标准等同采用IEC60439-2标准）。执行的行业标准为：JB8511-1996《空气绝缘母线干线系统》（空气绝缘母线槽）、JB/T9662-1999《密集绝缘母线干线系统》（密集绝缘母线槽），这两项标准是根据国家对电气产品安全性能的要求，在国家标准的基础上增加了具体条款内容及要求，为母线槽产品的安全性及可靠性提供了保证依据。
母线干线系统（母线槽）已列入IEC国际标准之中，世界先进国家都有相应标准，如：美国UL标准、加拿大CSA标准、英国BS标准、日本JIS标准等，这些标准对于规范母线槽产品设计和测试依据都起到重要作用。
