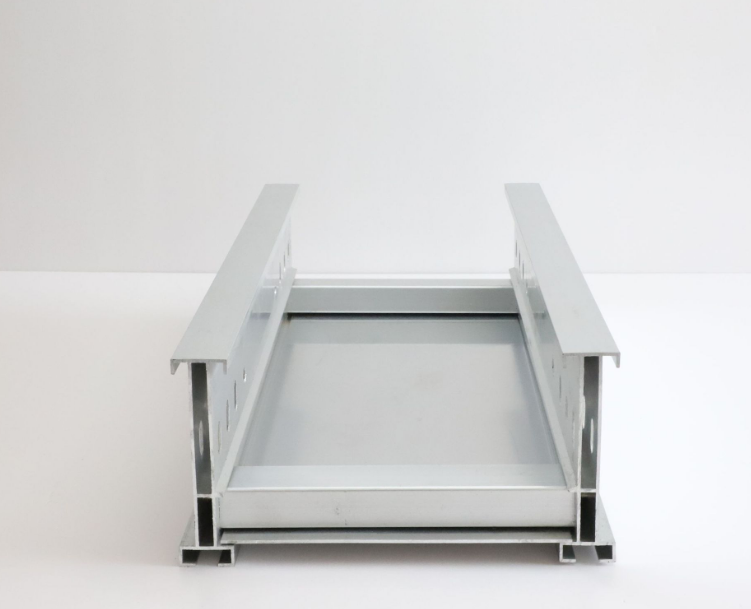

铝合金桥架荷载标准及铺设要点

铝合金桥架的荷载分为荷载、动荷载和附加荷载，静荷载是指敷设在铝合金桥架内种类、根数、每根的外径重量/单位长度，按电缆敷设的不同路由分别列表统计。动荷载是指铝合金桥架安装和维护过程中施工维修人员的重量。对于轻型桥架，一般不考虑动荷载，即不允许在桥架上站(行)人，如果需要考虑站人，则应将跨距适当缩小。附加荷载仅在室外是指冰雪、风和电磁力所形成的荷载，它与安装场所的地区自然气象条件和带电体的性质有关。

铝合金桥架是薄壁钢结构件，为使其能适应不同的环境，有较长的使用寿命，我们可以对铝合金桥架的表面处理工艺做了大量的工作。桥架支撑点包括立柱、托臂或非尺度支、构架的间距、安装方式、型号规格、标高。电缆引下点位置及引下方式，铝合金桥架宜高出地面2.2米以上，桥架顶部距顶棚或其它障碍物不应小于0.3米，桥架宽度不宜小于0.1米，桥架内横断面的填充率不应超过50%。

铝合金桥架内缆线垂直敷设时，在缆线的上端和每距离1.5米处应固定在桥架的支架上，水平敷设时，在缆线的首、尾、转弯及每距离3~5米处进行固定。在吊顶内设置时，槽盖开启面应保持80毫米的垂直净空，线槽截面利用率不应超过50%。在水平、垂直桥架和垂直线槽中敷设线时，应对缆线进行绑扎。4对线电缆以24根为束，25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。
