浅谈常用的电缆桥架配附件和选购要点

浅谈常用的电缆桥架配附件和选购要点

电缆桥架配附件是电缆桥架安装铺设作业中需要的配件。主要包括以下种类：

调宽片：调宽片用于当桥架的宽度发生改变时的连接，连接方便，安装时需要螺栓8套。

调高片：TPC-01B电缆桥架调高片可与梯级式桥架、托盘式桥架配套作变高连接使用

直接片：配套大跨距电缆桥架直接片

弯接片：弯接片与梯级式、托盘式、槽式桥架配套作水平方向调小角度时使用

调角片：调角片用于改变桥架的标高走向，或与配电箱或分线盒连接时的固定,安装方便快捷

固定压板：主要用于梯级式桥架与托臂压固及梯级式桥架垂直安装时与墙壁固定

（托臂挡板：由于槽式桥架与托臂之间的固定，防止桥架从托臂脱落）

隔板：桥架为了分离电压或性能不同的电缆而使用的附件，分螺栓固定和焊接组合两种，螺栓固定需要螺栓。

终端封头：封堵桥架系统末端时的附件，安装时需方径螺栓6套。

管接头：穿线管和电缆桥架的连接固定

锁扣：用于盖板与桥架的缩紧，安装方便，使桥架外观流畅。

弹簧卡子：用于线槽与盖板的缩紧。

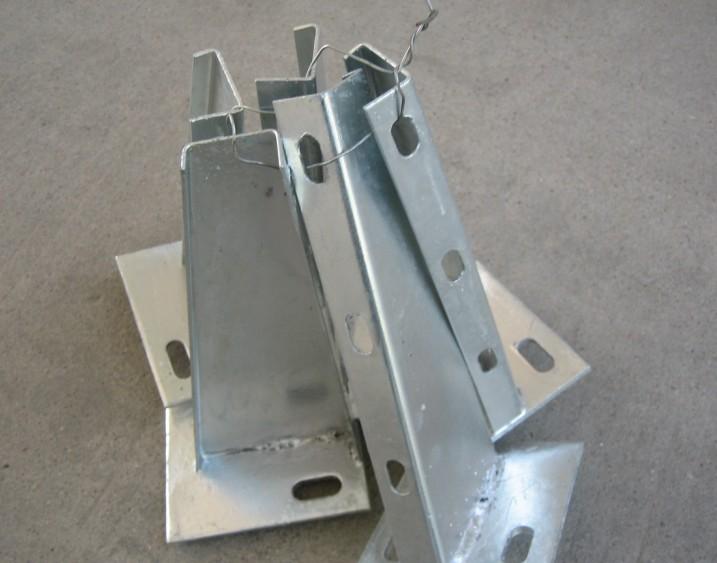

电缆桥架配附件

电缆桥架配附件的选择要点

1.电缆桥架支架的选择

支架是支撑电缆桥架的主要部件,它由立柱、立柱底座、托臂等组成。支架要根据不同的环境条件和安装的形式而适当选择。电缆桥架如需多层重载荷吊装时,要尽量采取双边敷设,避免偏载过大,在重腐蚀环境中可采取适当的防腐处理。

2.电缆桥架连接件和紧固件以及盖板的选择

连接件和紧固件是成套供应的,连接件和盖板包括调宽片、调高片、连接板、调角片、隔板、护罩等,一旦连接件确定了,紧固件也就相应地确定了。它们是电缆桥架安装中的变宽、变高、连接、水平和垂直走向中的小角度转向 ,动力电缆与控制电缆分隔等必需的电缆桥架附件。
