安装钢制电缆桥架的主要步骤

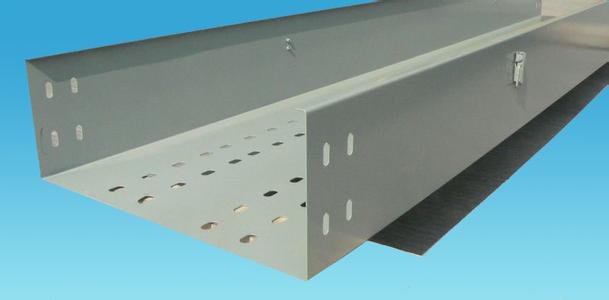

1、钢制电缆桥架

作为布线工程的一个配套项目,当前尚无专门的标准辅导,各生产厂家的标准方式缺少通用性,因而,描绘选型进程应依据电气各个系统的电缆类型、数量,合理选定适用的桥架。

(1)断定方向：依据修建

平面布置图,联系空调管线和电气管线等设置状况、便利修理,以及电缆路由的疏密来断定钢制电缆桥架的最佳道路。在室内,尽可能沿建筑物的墙、柱、梁及楼板架起,多么使用归纳管廊架起时,则应在管道一侧或上方平行架起,并思考引下线和分支线尽量防止穿插,如无其它管架借用,则需自建立(支)柱。

(2)荷载核算：核算钢制电缆桥架主干线纵断面上单位长度的电缆分量。

(3)断定桥架的宽度：依据布放电缆条数、电缆直径及电缆的距离来断定钢制电缆桥架的类型、标准,托臂的长度,支柱的长度、距离,桥架的宽度和层数。

(4)断定装置方法：依据场所的设置条件断定桥架的固定方法,挑选悬吊式、直立式、侧壁式或是混合式,连接件和紧固件通常是配套供给的,此外,依据桥架布局挑选相应的盖板。

(5)绘出钢制电缆桥架平、剖面图,部分部位还应绘出空间图,开列资料表。
