钢制电缆桥架的制造技术有哪些要求呢？

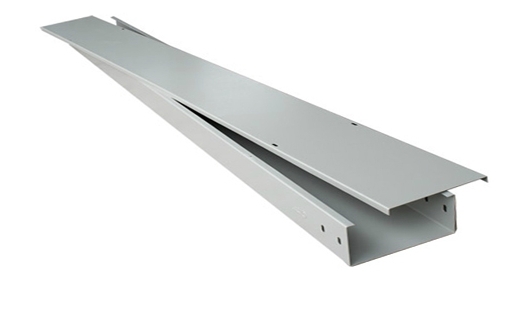

钢制电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种。它具有重量轻，载荷大，造型美观、结构简单，安装方便等优点，它既适用于动力电缆的安装，也适用于控制电缆的敷设。
钢制电缆桥架其表面处理可根据用户需要分为镀锌、静电喷塑和热镀锌三种，在重腐蚀环境中可作特殊防腐处理。
钢制电缆桥架可备护罩，需要配护罩时可在订货时注明，其所有配件与梯级式，槽式桥架通用。
1 电缆托盘、梯架的材质采用冷轧板。其材质应符合国家标准《碳素结构钢》GB／T 700—1988中Q235A的要求，并符合国家标准《碳素结构钢冷轧带钢》GB／T 716—1991和的有关规定。
2 普通托盘、梯架板材的最小允许厚度应符合所列数值。 注：梯架横档板厚度，应按侧板要求选择。
3 表面防腐层材料应符合国家现行有关标准的规定。
4 手工焊接用焊条应符合国家标准《碳钢焊条》GB／T 5117—1995的规定，宜用E4300型至E4313型焊条。
5 普通螺栓材质应符合国家标准《碳素结构钢》GB／T 700—1988中Q235A的要求。紧固件材质应符合国家标准《标准件用碳素钢热轧圆钢》GB／T715—1989的要求。
6 托盘、梯架、支吊架的结构，应满足强度、刚度和稳定性的要求。
7 各种型式支吊架，应能承受托盘、梯架相应规格、层数的额定均布荷载及其自重。
8 连接板、连接螺栓等受力附件应与托盘、梯架、托臂等本体结构强度相适应。
9 生产厂应提供各种型式规格的托盘、梯架的跨距与允许均布荷载的关系曲线或数据表。
10 托盘、梯架在承受额定均布荷载时的相对挠度应不大于1／200。
11 吊架横档或侧壁固定的托臂在承受托盘、梯架额定荷载时的最大挠度值与其长度之比，应不大于1／100。
12 生产厂应提供各种型式规格的托盘、梯架在不同荷载与支吊架跨距时的挠度值。
13 桥架采用热浸镀锌防腐处理，其质量应符合的规定。
14 焊缝的抗拉、屈服等机械性能应不低于本体材料的机械性能，焊缝表面应均匀，不应有漏焊、裂纹、夹渣、浇穿、弧坑等缺陷，并应达到国家标准《钢结构工程施工质量验收规范》GB 50205—2001的三级要求。
15 托盘、梯架几何尺寸极限偏差应按国家标准《一般公差 未注公差的线性和角度尺寸的公差》GB／T 1804—2000的规定： 长度(单件标准长度)应不大于v级； 宽度应不大于m级； 高度应不大于v级。
16 螺栓孔径与孔距的允许偏差：
16.1 螺栓应能自由穿入螺栓孔，孔径应不超过1.2d(d为螺栓直径)。
16.2 螺栓连接孔的孔距允许偏差： 同一组内任意两孔间距离±1.Omm； 相邻两组的端孔间距离
