常用电缆桥架厚度标准是多少呢？

发布日期：2015-08-16 00:00 来源：http://www.hhdlqj.com 点击：

常用电缆桥架厚度标准是多少呢？

电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气。

电缆桥架允许最小板厚：当桥架宽度B＜100mm时板厚1.0mm；100≤B＜150时 1.2mm；150≤B＜400时 1.5mm；400≤B≤800时 2.0mm；B＞800时 2.5mm 。

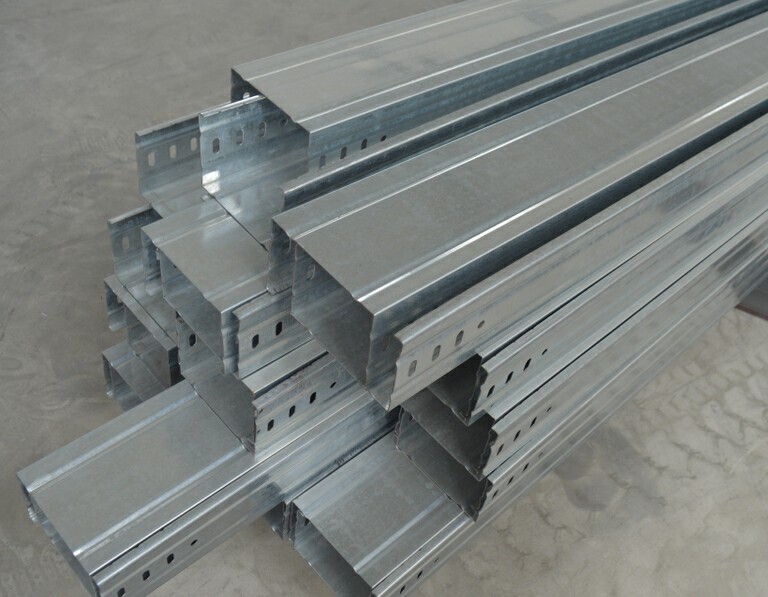

电缆桥架

以钢制电缆桥架工程设计规范 CECS31∶91为基础，由中国工程建设标准化协会电气工程委员会修订。

电缆桥架宽度 ~允许最小板厚电缆桥架宽度＜100~ 1 100≤电缆桥架宽度＜150~ 1.2 150≤电缆桥架宽度＜400~ 1.5 400≤电缆桥架宽度＜800~ 2

800＜电缆桥架宽度~ 2.5电缆沟盖板、电缆桥架、电缆支架、电表箱、挤拉型材等。

钢制电缆桥架槽体厚度:B(桥架宽度)小于100mm时厚度1.0mm;B大于等于100mm小于150mm时,厚度1.2mm;B大于等于150mm小于400mm时,厚度1.5mm;B大于等于400mm小于等于800mm时,厚度2.0mm;B大于800mm时,厚度2.5mm.具体请参照JB/T10216-2000电控配电用电缆桥架标准。

电缆托盘、梯架宜用冷轧板，在满足强度要求的条件下，也可使用热轧板，其材质应符合《普通碳素结构钢技术条件》GB700标准中Q235A钢并符合《普通碳素结构钢冷轧钢带》GB716及《普通碳素钢、低合金钢薄钢板技术条件》GB912标准的有关规定。第2.3.2条托盘、梯架允许最小板材厚度可见表2.3.2。托盘、梯架允许最小板材厚度表2.3.2

电缆桥架的标准，标准编号:QB/T 1453-2003 标准名称:电缆桥架标准状态:现行

英文标题:Cable supports system 替代情况:QB/T 1453-1992 实施日期:2003-10-1

颁布部门:中华人民共和国国家发展和改革委员会

内容简介:本标准规定了钢制电缆桥架产品的型号、要求、试验方法、检验规则及标志、包装、运输、贮存。

本标准适用于架设10k V以下的动力电缆、控制电缆钢制桥架，不适用于有色金属和非金属制作的桥架。
