电缆桥架的选用常见方法

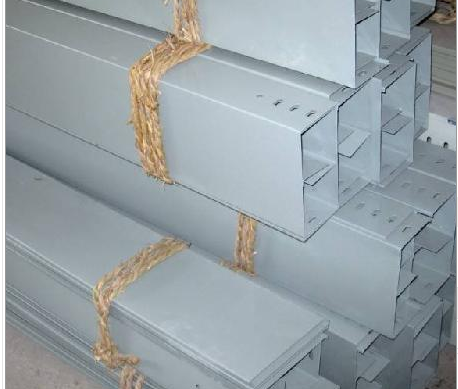

什么样的环境下用什么类型的电缆桥架，选择电缆桥架需要考虑两个重要指标：电缆桥架的承载能力应满足工作均布载荷，电缆桥架应能适应不同的环境要求和有教长的使用寿命，目前通常的做法是：电缆桥架的承载能力是通过选择适当厚度的材料来满足，为了提高电缆桥架的承载能力，一般是增减电缆桥架的板材厚度来实现的；而环境要求则是重腐蚀环境一般选用玻璃钢或铝合金作为生产电缆桥架的主体材料，而钢制电缆桥架根据桥架的耐腐蚀等级又分别采用热浸镀锌、热固性粉末静电喷涂、喷漆、电镀锌等表面处理方式。

一、规格选择

　　1、电缆桥架的宽度和高度就按下表选择，并应契合电缆填充率不超越有关规范标准的规则值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程开展余量。

　　2、各种弯通及附件规格应契合工程布置条件并与桥架相配套。

　　3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。并应满足荷载的请求。

　　4、桥架横截面积的选择见表桥架上电缆网络中任一线路的最大自动过电流维护的额定电流值或整定值（A）桥架横截面充许最小值(mm2)0-6012961-100258101-200452201-400645401-600968

　　二、支、吊架的配置

　　1、户内支、吊短跨距普通采取1.5-3m。户外立柱中跨距普通采取6m。

　　2、非直线段的支、吊架配置就遵照以下准绳。当桥架宽度<300mm时，应在距非直线段与直线分离处300-600mm的直线段侧设置一个支、吊架。当桥架宽度>300mm时，除契合下述条件外，在非直线段中部还应增设一个支、吊架。

　　3、桥架多层设置时层间中心距为200，250，300，350mm。

　　4、桥架直线段每隔50m应予留伸缩缝20-30mm（金属桥架）。

　　三、防火请求桥架防火的区段，必需采用钢制或不燃、阻燃资料。威狮电缆桥架厂消费的XQJ系列电缆桥架有防火桥架系列。

电缆桥架的规格根据所走桥架的电缆的总截面进行选择，通常电力电缆总截面积不大于桥架断面面积的40％，控制及信号电缆总截面积不大于桥架断面面积的50％。
