电缆桥架的适用范围与安装注意事项

电缆桥架的适用范围与安装注意事项

1、要确定环境：环境条件一般有三种：腐蚀环境、正常环境、特殊环境。

2、确定走向：根据多数电缆走向，在室内可沿墙、柱、梁、楼板走，在室外尽肯能沿管道走。

3、选择桥架：根据电缆荷载及桥架安装处的环境，及桥架的荷载曲线为依据，来确定桥架的类型和规格等。

4、根据电缆走向及安装的环境确定桥架的固定方式。

一、电缆桥架适用范围

XQJ系列电缆桥架适用于电压在10伏以下的电力电缆控制电缆照明配线等室内、室外架空或电缆沟、隧道的敷设。

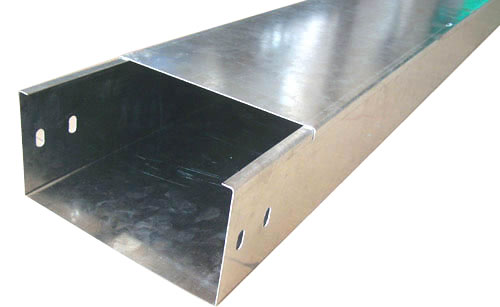

二、电缆桥架结构特点与安装

XQJ系列电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观的特点，对您处的技术改进，扩充电缆，维护检修带来方便。

XQJ系列电缆桥架的安装可因地制宜。可随工艺管道架空敷设楼板梁下吊装，室内外墙壁、柱壁、隧道、电缆沟壁上的侧装，还可以露天柱两侧对称敷设。

XQJ系列电缆桥架可水平，垂直敷设，可转角，T字形，十字形分支，可调宽，调高，变轻。

三、电缆在电缆桥架上的层次安排与层间距离

1、电缆桥架层次排列应是弱电流控制在最上层，接着一般控制电缆低压动力电缆，高压动力电缆依次往下排列。这种排列有利于屏蔽干扰，电力电缆冷却，方便于施工。

2、各层电缆桥架层间距离为：

控制电缆≥200mm

动力电缆≥300mm

机械化敷设电缆≥400mm
