电缆桥架的安装注意事项

发布日期：2014-08-19 00:00 来源：http://www.hhdlqj.com 点击：

电缆桥架的安装注意事项

1．电缆桥架的最大载荷、支撑间距应小于允许载荷和支撑跨距。

2．电缆桥架的安装应以国家规范为准，目前可参照《电缆桥架安装图集 86SD169》进行。桥架在安装过程中严禁载人，如现场情况确有必要时，必须有安全保障设施方可载人，本事项对于不合格或非专业的操作人员尤为重要。

3．电缆桥架的立柱、托臂等支架可与基础预埋件焊接固定，也可采用膨胀螺栓固定，对于现场焊接处一定要做好防腐处理，通常由用户现场涂刷防腐漆。

4．电缆桥架敷设时，桥架间的对接处距支承点的距离应在跨距的 1／4 以内，对于大跨距桥架最好放在支承架上对接，在有弯通或三通的地方则需单独增加支承点，垂直方向的托臂每隔 1．5m 设一固定点。

5．电缆桥架内的电缆应用电缆卡带、或金属电缆卡子进行分组固定。对于水平敷设的电缆通常每隔 2m 左右作一固定点；对于垂直敷设的电缆应每隔 1—1．5m 固定一次，在改变标高的端部也应予以固定。

6．电缆桥架按电力施工规范要求应进行良好接地，对于镀锌电缆桥架无须有专门接地装置，其本体即可作为接地干线；对于表面进行非金属处理的电缆桥架则必须有专门的接地装置；电缆桥架的接地线可用 VV-16mm2 电缆或等截面的铜编织线，该线通常由用户自备。

电缆桥架的适用范围是高强度电缆桥架适用于电压在世界10千伏以下的电力电缆，以及控制电缆、照明配线等室内、室外或架空电缆、隧道电缆的敷设。下面介绍的是不绣钢桥架配件以及镀锌桥架配件的分类。

　　第一：电缆桥架。电缆桥架是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。电缆桥架其表面处理分为静电喷涂、镀锌、热浸锌及镀锌后再喷涂四种，可以分别用于不同环境，在重腐蚀环境中应作特殊防腐处理。

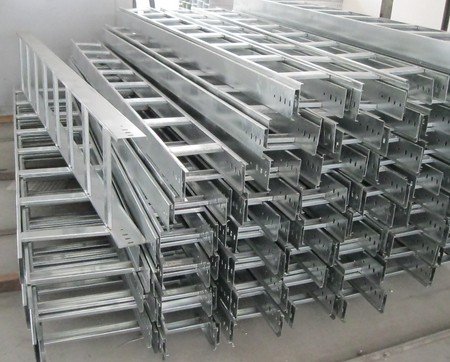

　　第二：梯级、托盘电缆桥架。(T、P)型梯级、托盘电缆桥架可广泛应用于石油、化工、电力、轻工、电视、电讯、煤炭等方面进行敷设电缆。它们具有造型美观、结构简单、安装方便（散热、透气性好）等特点。梯级式电缆桥架适用于动力电缆的要求，也适用于控制电缆的敷设，也可在采用隔板后进行同一层电缆桥架敷设动力电缆和控制电缆。梯级、托盘电缆桥架其表面处理分为静电喷涂、镀锌、热浸锌及镀锌后再喷涂四种，可以分别用于不同环境，在重腐蚀环境中应作特殊防腐处理。
